AdderLink Infinityについて

ADDER社のフラグシップモデルであるシステムは、Full DVI-D(1920x1080@60Hz)、Full Speed USB2.0、Audio(3.5φStereo Jack)、RS232(COMポート)をIP(インターネット・プロトコル)つまりLAN回線に乗せて送受信する最も先進的なリモート・ネットワークシステムです。



IP伝送を用いることによって従来のKVMシステムとは全く異なり、延長、切り替えといったマトリクス機能をIPアドレス管理によって実現する非常にフレキシブルで安定したシステムです。



このシステムは一般のIPプロトコルに則っていますので、そのルールさえ守れば伝送距離も接続も自由自在、スタジオ間接続はもとより異なるファシリティー間、果ては世界中どこからでも接続を可能にする多くの可能性を含んだシステムです。






アダーリンク インフィニティ・1002シリーズ

メーカーブランド名:ADDER





High performance KVM extender





ADDER AdderLink Infinity 1002 RXADDER AdderLink Infinity 1002 RX

Clickで拡大します。



ADDER AdderLink Infinity 1002 TXADDER AdderLink Infinity 1002 TX

Clickで拡大します。





モデル 仕様
ALIF-1002P AdderLink Infinity TX/RX ペア
ALIF-1002R AdderLink Infinity Reciever Unit
ALIF-1002T AdderLink Infinity Transmitter Unit



EIA1Uに1台または、2台を実装可能なラックマウントキット(別売)
また、VESAマウントアダプタ(別売)





主な仕様

Hardware compatibility DVI, USB, Audio, RS232を有する全てのコンピュータ
Software compatibility 全ての既存のOS
解像度 シングル・リンクDVI 1920x1080 @60Hzまでの全ての解像度
接続コネクタ(Tx) DVI-D x 1, Audio 3.5mm in, Audio 3.5mm out, USB type B, RS232 9 pin D-Type
接続コネクタ (Rx) Video: DVI-D, Audio 3.5mm in, Audio 3.5mm out, USB type A x 4, RS232 9 pin D-Type
外形及び重量 1Uハーフラックサイズ 198mm (w), 44mm (h), 120mm (d), 0.75kg.
電源 2.5mm DC jack (ACアダプタ x1 付属),100-240VAC 50/60Hz, 0.8A, input to power adapter. 5VDC 20W output from power adapter.
動作温度 0℃〜40℃
Approvals CE, FCC



アダーリンク インフィニティ・2000シリーズ

メーカーブランド名:ADDER






 AdderLink Infinity DualLink unit

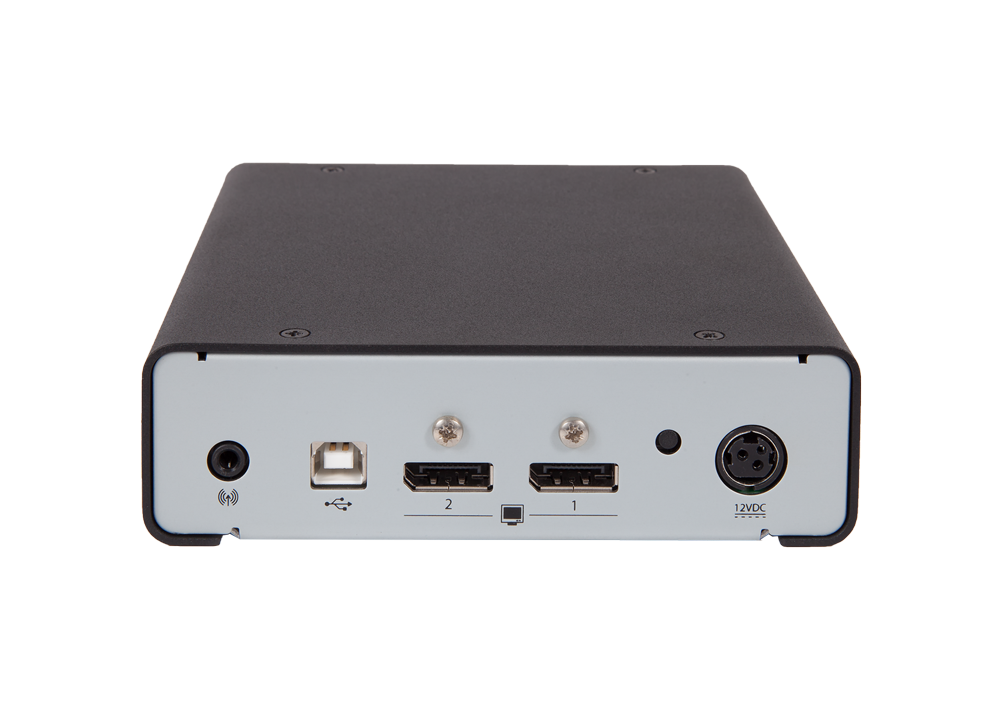

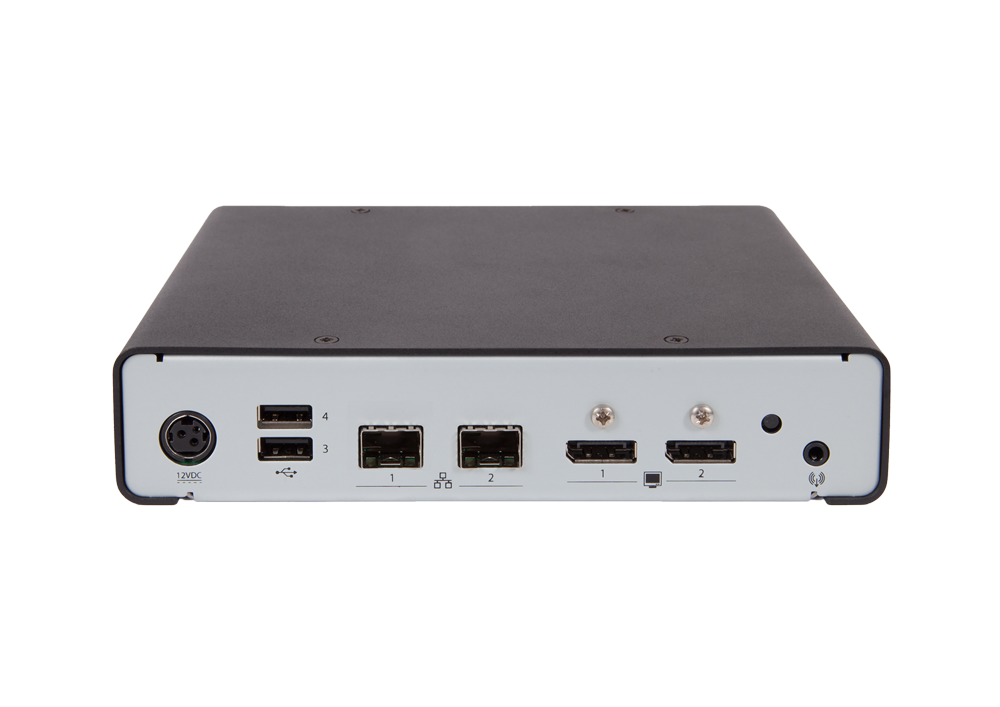

ADDER AdderLink Infinity 2000 シリーズADDER AdderLink Infinity 2000 シリーズ

ADDER AdderLink Infinity 2000 シリーズADDER AdderLink Infinity 2000 シリーズ

Clickで拡大します。





モデル 仕様
ALIF-2002P AdderLink Infinity DualLink  TX/RX ペア
ALIF-2000R AdderLink Infinity DualLink Reciever Unit
ALIF-2002T AdderLink Infinity DualLink TX (Dither Support)
ALIF-2020T AdderLink Infinity Dual SingleLink TX (Dither Support)
ALIF-2020R AdderLink Infinity Dual SingleLink RX (Dither Support)
ALIF-2112T AdderLink Infinity Dual /
w/ integrated VNC Server (Dither Support)

主な仕様

Hardware compatibility DVI (dual linkとdual head含む), USB, Audio, RS232を有する全てのコンピュータ
Software compatibility 全ての既存のOS
接続コネクタ (Tx) DVI-D x 2, Audio 3.5mm in, Audio 3.5mm out, USB type B, RS232 9 pin D-Type, SFP slot
接続コネクタ (Rx) Video: DVI-D x 2, Audio 3.5mm in, Audio 3.5mm out, USB type A x 4, RS232 9 pin D-Type, SFP slot
外形及び重量 1Uハーフラックサイズ 198mm (w), 44mm (h), 150mm (d), 1.1kg.
電源 2.5mm DC jack (電源アダプタ x1 付属),100-240VAC 50/60Hz, 0.4A, input to power adapter, 5VDC 12.5W output from power adapter
動作温度 0℃〜40℃
Approvals CE, FCC



アダーリンク インフィニティ・100Tシリーズ

メーカーブランド名:ADDER






 AdderLink Infinity Transmitter module



ADDER AdderLink Infinity 100T シリーズADDER AdderLink Infinity 100T シリーズ

Clickで拡大します。





モデル 仕様
ALIF-100T-DP AdderLink Infinity Transmitter module(Displayポート)
ALIF-100T-DVI AdderLink Infinity Transmitter module(DVIポート)



ラックマウントスペースをとらないドングルタイプ / USBパワード / 複数のビデオ解像度に対応/プラグアンドプレイ





主な仕様

消費電力
  • USB電源:2 x USB2.0(2x 500mA @ 5V)5W / 外部電源:5VDC、1A
  • 3W/BTU:10.2BTU /h
外形及び重量 ケーブル長30cmの110mm(L)x55mm(W)x25mm(D),0.2kg
材料 ABSおよびアルミニウム構造
コネクタコンピュータ DVI-DまたはDisplayPort、USBタイプA x 2
イーサネット 1 x 8p8c(RJ45)
電源 2.5mmソケット
入出力仕様

USB:USB2.0full and low speed (HSなし)

USB機能 キーボード、マウス、タッチ
USBデバイス 7または13ポートハブ
最大ビデオ解像度 1920x1200 @ 60Hz
オーディオ ライン入力/出力USBオーディオ2チャンネル16ビット48KHz
DisplayPortオーディオ なし
イーサネット 1GbE(10/100サポートなし)
推奨されるケーブルの種類 Cat5e以上
ケーブル長の規則最大100メートル



※: AIMマネージャを使用する場合、AIMはファームウェアバージョン4.7以上を実行している必要があります。






アダーリンク インフィニティ・マネージャ エーアイエム

メーカーブランド名:ADDER






 ADDERLink™️ INFINITY Manager (AIM) Unit









ADDERLink™️ INFINITY Manager (AIM)は、AdderLink Infinityシステムを高機能なKVMマトリクスシステムとして使用するためのマネージメント・ユニットです。

















モデル 仕様
ASP-001 ADDERLink™️ INFINITY Manager (AIM)

設定画面

AIMによってシェアリングやマルチキャスティングが可能となるほかアクセス権やパーミッションの設定、グループやプログラムによる一斉切り替え、また動作状況のロギングなどが可能となります。接続は、AdderLink Infinityのネットワーク上に接続し、本体のIPアドレスにブラウザでアクセスするだけで全ての設定やアップデートが可能な管理ページが開きます。全てのAdderLink InfinityをこのAIMのシステムに登録することで、各端末からショートカットキーで素早く切り替えようのウィンドウを開いてオペレーションすることが出来るようになります。



※ AdderLink Infinityシステムでネットワーク構築するためには、Giga Bit Ethernet Switchが必要となります。(推奨ネットワーク・スイッチ HP社 HP Procurve)





ADDER AdderLink Infinity Management Unit







主な仕様

外形及び重量 ( L ) 210mm , ( W ) 215mm , ( D ) 40mm , Weight: 1.8kg.
電源 External power : 12VDC,5A / Typical power consumption : 20W / BTU : 68.24BTU/hr
動作温度 0℃ 〜 40℃
Approvals CE, FCC
