次世代の AD / DA / DD とオーディオルーティング
AX32：「プロオーディオ業界に衝撃を与えたぜ!」

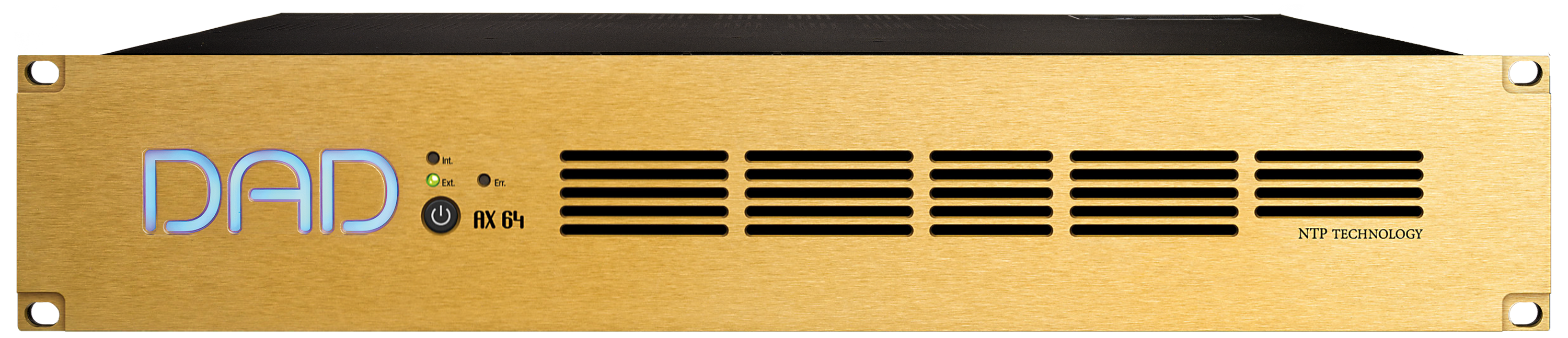

AX64：「ちょっとまて、もっとすごいぜ!」
AX32とPentaシリーズで好評のオーディオI/Oカード用スロットを8基搭載した、汎用性の高いモジュール式、マルチフォーマットオーディオインターフェイスをご紹介します。
最大8枚のアナログカードを装着することができ、64のアナログ入力または出力オーディオチャンネルを、高い評価を得ているDADの高音質で提供します。
膨大な数のチャンネル、豊富なデジタル信号入出力、内蔵のSPQプロセッサー、Euconコントロール、サミングエンジン、macOSおよびWindows 10用ドライバーを備えたこのデジタルオーディオインターフェースは、どんな用途にも使える最高水準の製品です。
つまり、AX64はポストプロダクション、スタジオ、ライブミュージック、設備音響の分野で幅広いタスクを引き受けることができる究極のモジュラーマルチフォーマットインターフェースなのです。
Overview
- 最大1,744入出力
- マルチフォーマットオーディオコンバータ
- ルータ、モニタリングインタフェース
- Thunderbolt 3 I/O（256ch.）
- Dante AoIP I/O（256ch.）
- MADI I/O（64ch.）
- ADAT I/O (16ch.)
- オプションのI/Oカード用8スロット
- 512x64 Ch. Pro|Mon サミング及びスピーカEQプロセッサー
DAW Interfacing
Dante、MADI、ADATポートを搭載し、多機能で自由度の高いDADmanルーティングが可能で、あらゆるデジタルオーディオチャンネルを取り込み、必要に応じて変換し、どこにでもルーティングできる優れたA/D、D/A、D/Dコンバーターと言えるでしょう。Features
- 2つのThunderbolt 3ポート（各15W）
- 双方向256チャンネル 48 & 96 kHz
- ASIO / Core Audio Thunderbolt PCIeドライバ
- MADI/BNC (オプションで 2 x SFP ケージ (ボード) 追加可能)
- ADAT /ライトパイプ（16 Ch.）
- DANTE: 256 Ch@48 kHz 、128 Ch @96kHz、64 Ch@192 kHz (IP コア)
- WC I/O
- SPQ: 64 Ch.、16 フィルタ
- Pro|Mon対応 -
- サミングプロセッサー 64出力/512入力バス
- 内部ルーター 4096 x 4096
- 32ビット浮動小数点演算
- 8スロット（任意の拡張カードに対応)
- Avid Eucon対応デバイス DADman経由
- Apple Silicon M1およびIntel互換ソフトウェア
- EthernetまたはThunderbolt接続による制御
- オプションで110/240VのデュアルAC電源接続が可

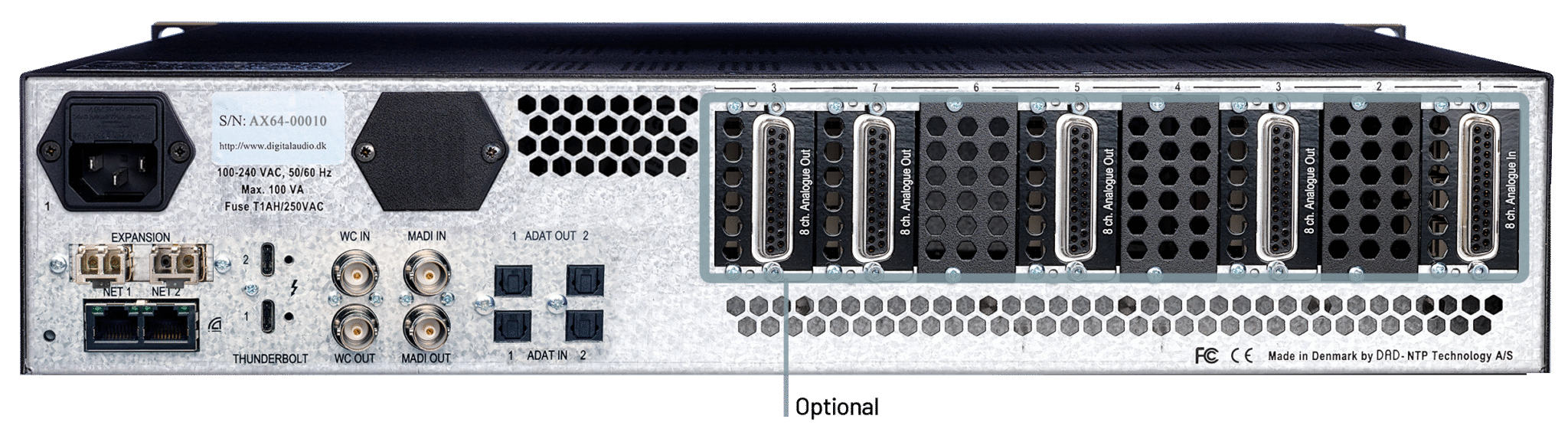

DAD Card Options
AX64にはオプションのI/Oカードを最大8枚まで装着することができます。ここではDAD AX32 および Penta 製品で使用可能なカードを紹介します。これらのカードは、AX64を含む製品間で完全に互換性があります。
ただし、今後AX64用に開発されるカードには下位互換性がなくなります。
現在利用可能なオプションカード:
- 8 Analogue Inputs (Line Signal)
- 8 Analogue Inputs (Mic Preamps)
- 8 Analogue Outputs (Line Signal)
- Dante Card (128 Ch.)
- Dual MADI Card (2 x 64 Ch.)
- AES Card (16 Ch.)
- Dual MADI Module (2 x 64 Ch.)- 本体シャーシ EXPANTIONに搭載
Control
Thander | Core Audioインターフェィスは、DADmanソフトウェアで制御します。
DADmanはイーサネットまたはThunderbolt接続の通信チャネルを介してThunder|Coreインターフェイスに接続することができます。
Thunderboltポート経由でより多くのユニットをデイジーチェーン接続することができ、各ユニットはDADmanコントロールソフトウェアに表示されます。(現時点では、デイジーチェーンで接続したユニット間の信号のやり取りはできません。Tunder|Coreデバイスとして各アプリケーションにてデイジーチェーンの２台目を選択することができますが、その場合は1台目に入力された信号を2台目のThunderbolt入力へ出力することはできません。）
イーサネット経由のコントロールでは、2つのRJ45コネクターがスイッチとして機能し、より多くのユニットを接続することができます。また、Dante /AES67オーディオも2つのRJ45コネクターで接続されます。
Thunder | Core テクノロジー
DAD Thunder｜Coreテクノロジーは、macOSまたはWindowsコンピュータ内のオーディオアプリケーションと、Thunder｜Coreオーディオハードウェア間を、ほぼゼロレイテンシーでThunderbolt 3接続を提供します。
Thunder|CoreインターフェースはThunderbolt 3/PCIeの接続・データ転送を高速に行い、接続時のレイテンシーは2サンプル、ユニット内ではEQやサミング処理も行うため、デジタルインターフェース時のレイテンシーは合計9サンプルとなります。
チャンネル数は48/96kHzで最大256ch、96kHzでのレイテンシーは95μsです。
オーディオアプリケーションとのトータルのレイテンシーは、アプリケーションに設定されたバッファサイズに依存します。バッファサイズが32サンプルの場合、96kHzでのレイテンシは670マイクロ秒となります。
Key Specifications
- 2 x Thunderbolt 3ポート、15W電源
- 双方向256チャンネル @ 44.1/48 kHz
- 256チャンネル @ 88.2/96 kHz
- 128チャンネル @ 176.4/192 kHz
- 64チャンネル @ 352.8/384kHz
Control Connection for DADman
- Core Audio Thunder | Core Audio Driverに対応。
- Intel、Apple Silicon（M1）プロセッサー、macOS Big Sur 以降に対応
- より多くのアプリケーションでDadmanを利用を可能にするコアオーディオアグリゲートI/O接続
- ASIO Thunder｜Core Audio DriverはWindows 10以降に対応
- 1つのアプリケーションでドライバに接続可能
- DADman用コントロールコネクション

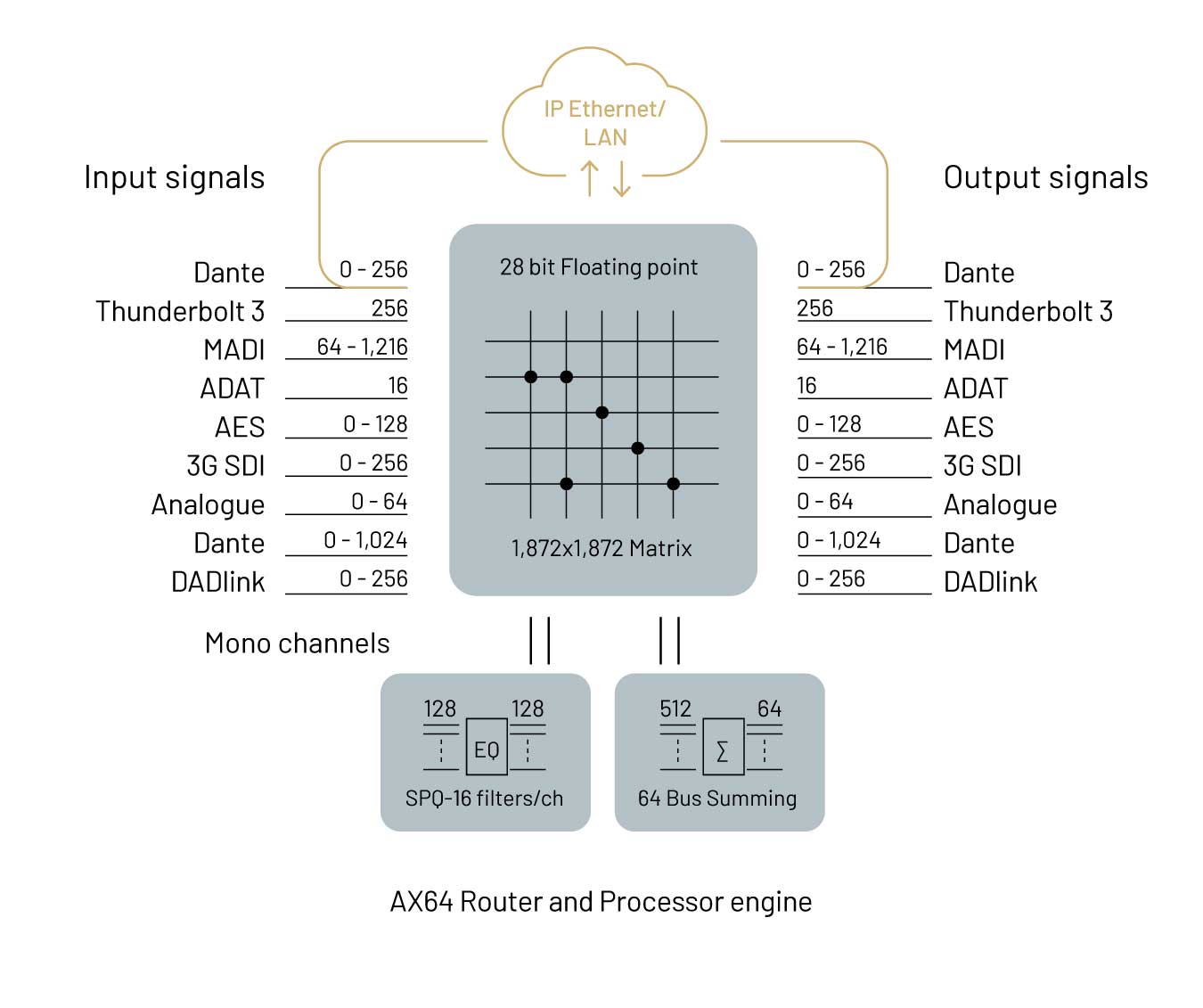

Functionality
AX64は合計で4,096x4,096のノンブロッキングクロスポイントの能力を持ち、I/Oおよびプロセッシングレベルでは1,500x1,500のクロスポイントの能力を提供することが可能です。
マトリクスはすべての入力を1つまたは複数の出力にわずか5サンプルの固定レイテンシでルーティングし，44.1～384 kHzのサンプルレートをサポートします。
SPQスピーカーのEQ管理はCoreでネイティブに利用でき、1,024個のフィルターを16個のフィルターで64チャンネルに結合し、それぞれディレイを調整することが可能です。
