Dolby Atmos® RMUのための最高のDante/MADIインターフェイス
プロダクト紹介
小さな Immersive Audio のヒーロー
とんでもない柔軟性、省スペース、没入させるパワー
膨大な数のチャンネル、豊富なデジタル信号入出力、内蔵のSPQプロセッサー、Euconコントロール、サミングエンジン、macOSおよびWindows 10用ドライバーを備えたこのデジタルオーディオインターフェースは、どんな用途にも使える最高水準の製品です。
その中でも特に注目すべきアプリケーションがあります。Core 256は、Dolby Atmos® RMUのための最高のDante/MADIインターフェイスにほかなりません。
Overview
- 最大720ch入出力
- デジタルオーディオルーターおよび
- モニタリングインターフェース
- Thunderbolt 3 I/O (256ch.)
- Dante AoIP I/O（256 ch.）
- MADI BNC I/O (64 ch.)
- MADI SFP I/Oモジュールオプション（128ch.）
- ADATデュアルTosLink I/O（16ch.）
- 512x64 ch. Pro|Mon サミングおよびスピーカーEQプロセッサー

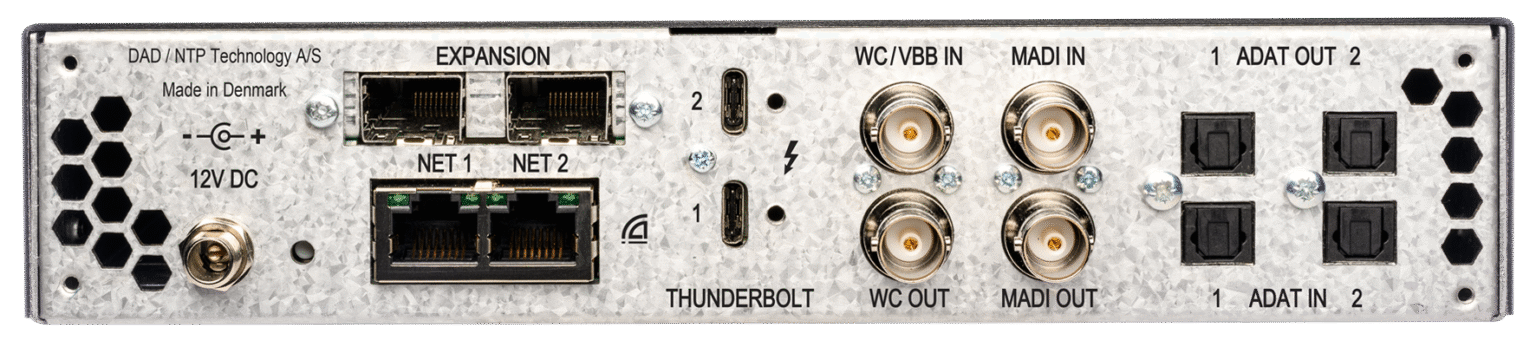

＊上記画像のExpansion のSFPケージはオプションです。
The Ultimate Digital Bridge
Core 256はDolby Atmos®の強力な味方ですが、もちろんポストプロダクション、スタジオ、設備音響の分野で豊富なタスクを実現することができます。もう一つの用途は、DAW 専用オーディオ・インターフェイスとして活用することでしょう。Pro Tools，Logic Pro，Nuendo，Cubase，Ableton Live，Digital PerformerなどのDAWをお使いの場合、Core 256は超低レイテンシーの入り口となります．
また、ADAT、MADI、Danteの接続性を備えているので、アナログプリアンプやインサートポイントを簡単に追加することができます。
19” Rack Mount Bracket (オプション)
Core 256は、Apple Mac Miniコンピュータ用のシェルフとマウントシステムを備えた特別なDADブラケットを使用して19インチラックにマウントすることが可能で、これによって没入感のあるDolby Atmos®アプリケーションに最適な環境を実現します。
Features
- 2つのThunderbolt 3ポート（各15W）
- 双方向256チャンネル、48/96 kHz
- ASIO / Core Audio Thunderbolt PCIe ドライバ
- MADI/BNC- (オプションで2 x SFP/BNC MADI ( EXPANSION) )
- ADAT /ライトパイプ（16 ch.）
- DANTE：256 ch. 48 kHz, 128 ch. 96 kHz, 64 ch. 192 kHz (IP Core)
- WC I/O
- SPQ：64ch.、16フィルタ
- Pro|Mon対応
- サミングプロセッサー 64出力/512入力バス
- 内部ルーター 1500 x 1500
- 32ビット浮動小数点演算処理
- Avid Eucon対応デバイス（DADman経由
- APPLE Silicon M1およびIntel互換ソフトウェア
- EthernetまたはThunderbolt接続によるコントロール
- 12V DC 外部電源（最大 60W）
- ラックユニット1Uの高さ
さらに、ミニモジュールスロットには、オプションで光SFPまたはミニ同軸コネクタのデュアル双方向MADIモジュールを搭載することが可能です。
Control
Thander | Core Audioインターフェイスは、DADmanソフトウェアで制御します。
DADmanはイーサネットまたはThunderbolt接続の通信チャネルを介してThunder|Coreインターフェイスに接続することができます。
Thunderboltポート経由でより多くのユニットをデイジーチェーン接続することができ、各ユニットはDADmanコントロールソフトウェアに表示されます。(現時点では、デイジーチェーンで接続したユニット間の信号のやり取りはできません。Tunder|Coreデバイスとして各アプリケーションにてデイジーチェーンの２台目を選択することができますが、その場合は1台目に入力された信号を2台目のThunderbolt入力へ出力することはできません。）
イーサネット経由のコントロールでは、2つのRJ45コネクターがスイッチとして機能し、より多くのユニットを接続することができます。また、Dante /AES67オーディオも2つのRJ45コネクターで接続されます。
Thunder | Core テクノロジー
DAD Thunder｜Coreテクノロジーは、macOSまたはWindowsコンピュータ内のオーディオアプリケーションと、Thunder｜Coreオーディオハードウェア間を、ほぼゼロレイテンシーでThunderbolt 3接続を提供します。
Thunder|CoreインターフェースはThunderbolt 3/PCIeの接続・データ転送を高速に行い、接続時のレイテンシーは2サンプル、ユニット内ではEQやサミング処理も行うため、デジタルインターフェース時のレイテンシーは合計9サンプルとなります。
チャンネル数は48/96kHzで最大256ch、96kHzでのレイテンシーは95μsです。
オーディオアプリケーションとのトータルのレイテンシーは、アプリケーションに設定されたバッファサイズに依存します。バッファサイズが32サンプルの場合、96kHzでのレイテンシは670マイクロ秒となります。
Key Specifications
- 2 x Thunderbolt 3ポート、15W電源
- 双方向256チャンネル：44.1/48 kHz
- 256チャンネル：88.2/96 kHz
- 128チャンネル：176.4/192 kHz
- 64チャンネル：352.8/384kHz
Control Connection for DADman
- Core Audio Thunder|Core Audio Driverに対応。
- Intel、Apple Silicon（M1）プロセッサー、macOS Big Sur 以降に対応
- より多くのアプリケーションでDadmanを利用を可能にするコアオーディオアグリゲートI/O接続
- ASIO Thunder｜Core Audio DriverはWindows 10以降に対応
- 1つのアプリケーションでドライバに接続可能
- DADman用コントロールコネクション

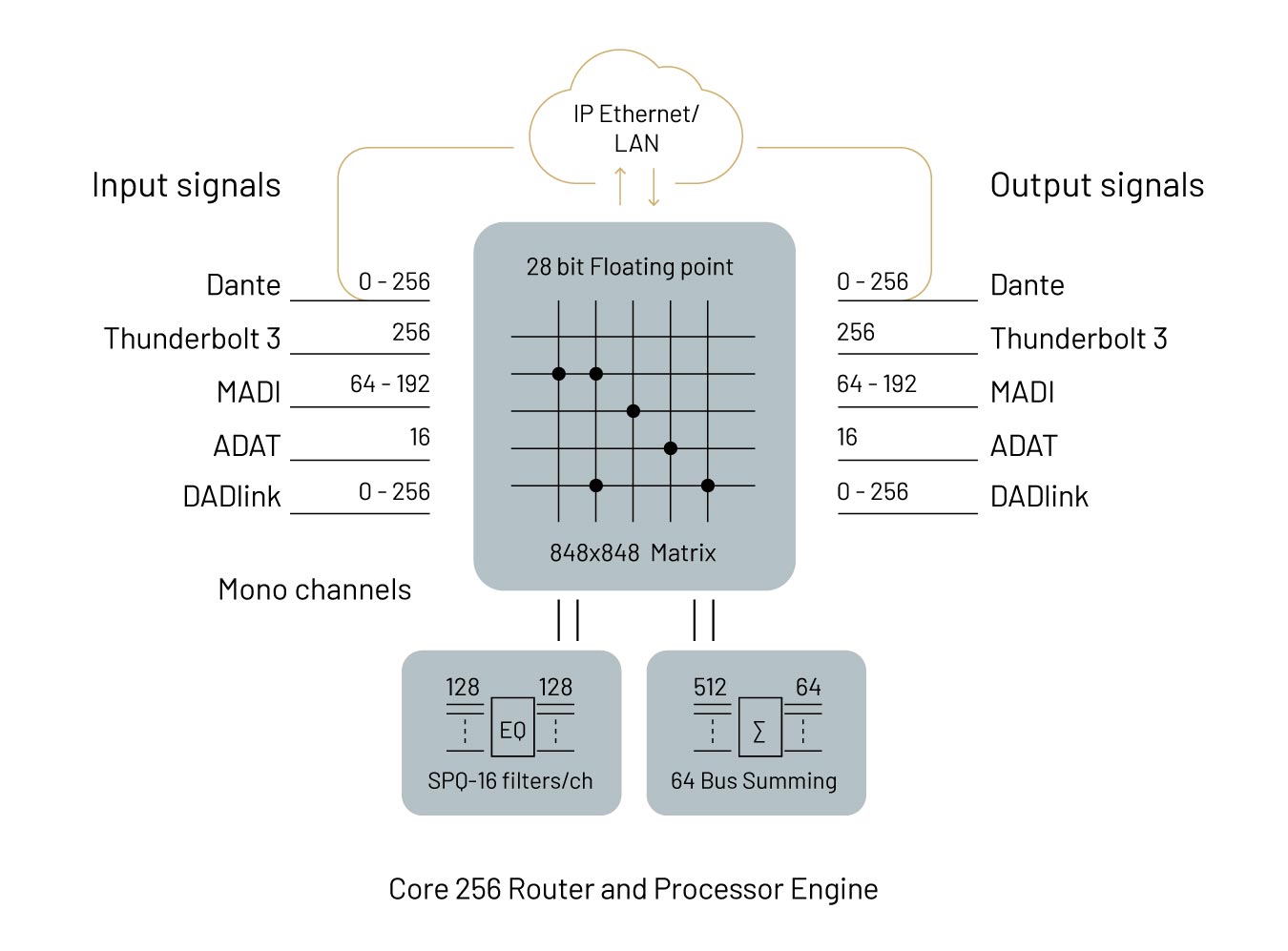

Functionality
Core 256は合計で4,096x4,096のノンブロッキングクロスポイントの能力を持ち、I/Oおよびプロセッシングレベルでは1,500x1,500のクロスポイントの能力を提供することが可能です。
マトリクスはすべての入力を1つまたは複数の出力にわずか5サンプルの固定レイテンシでルーティングし，44.1～384 kHzのサンプルレートをサポートします．
チャンネルプロセッサーは全入出力チャンネルの信号検出ロジック，PPMレベル測定，レベルコントロールの機能を備えています．
さらに、64本のアウトプットバスと512本のインプットを持つサミング／ミキシングプロセッサーを搭載し、DADmanのモニターコントロール機能「Pro|Mon」でコントロールする入出力信号へ割り当てることが可能です。
SPQスピーカーのEQ管理はCoreでネイティブに利用でき、1,024個のフィルターを16個のフィルターで64チャンネルに結合し、それぞれディレイを調整することが可能です。
関連記事
DADlink | 高速オーディオ伝送コネクション
DADlinkはDAD独自の新しいオーディオ/データフォーマットです。
Penta720、Penta721s、AX64、AX Center、Core256、AX32などのユニット間で高速伝送を実現します。44.1kHzから34kHzのサンプルレート、237dBのダイナミックレンジ、そして最高の音質を備えており、最大128の双方向チャンネルを低レイテンシーで制御することが可能です。
ダウンロード
DAD manソフトウェア、Thunder | Core Audio Drivers、最新ファームウェアなどは、
NTP Techonologiesのホームページ > SUPPORT タブより以下のリンクからダウンロードできます。
https://www.digitalaudiosupport.com/
https://www.digitalaudiosupport.com/login/
ログインが必要ですので、「LOGIN OR CREATE ACCOUNT」のより、新規登録していただくかログインしてください。
OWNLOAD CENTER よりダウンロードできます。
▼ DOWNLOAD CENTER (ログインが必要)
https://www.digitalaudiosupport.com/download-center/
関連情報
Core256セットアップ
Core256のクイックセットアップ情報です。詳しくは、Getting Started Gide ( www.digitalaudiosupport.com/knowledge-base/ の「Documentation」をご覧ください。
1. www.digitalaudiosupport.comのwebサイトのDownload Center に行き、DADman コントロールソフトウェアと、Thunder | Core aduio driver ソフトウェア 、Thunder | Core install Gide をダウンロードしてください。ファイルにアクセスするため、アカウントの登録が必要です。
2. install Gideを参照して、Thunder | Core aduio driver をコンピューターにインストールします。
3. コンピューターを再起動してください。
4. もし、Thunderboldコネクションを利用してCore256をコントロールしたい場合、同じコンピュータにDADmanをインストールしてください。
5. 電源アダプターを接続、ユニットに電源を入れます。
6. Thunderbold3ケーブルで、Core256 と コンピューターのThunderboldコネクター同士を接続します。
7. Core256が、Thunder | Core ドライバー ダイアログに表示されます。プロジェクトに関係する設定を行います。オーディオソフトウェアを開き、Thunder | Core オーディオドライバーに接続します。
8. DADmanソフトウェアを開き、Settings/Diveice List を介してCore256を見つけ、接続してください。
9. DADmanからCore256のすべてが設定できます。
＊ DAD Thunderbold3 ドライバーとDADmanは別々のアプリケーションです。接続や相互依存はありません。Thunderbold3 ドライバーは、DAD Thunder | CoreインターフェイスをMacのAudio MIDIアプリケーションから他のオーディオデバイスとして アクセスできるようにします。
Windowsでは、オーディオアプリケーションのASIOドライバー設定を介して、DAD Thunder | Coreインターフェイスにアクセスできます。
