PENTA 721s ペンタ 721 エス

  • メーカーブランド名NTP Technology

MADI、AES、DANTEルーター。1スロットを備えているので、I/Oの拡張可能。

プロダクト紹介







Penta 721sは、MADI、AESおよびDANTEルーターで、オプションの拡張カード用のスロットを一つ備えています。



AES / EBU、MADIオーディオルーティングと、Dante/AES67、様々なオプションカードを用いることにより、多目的で柔軟なソリューションを提供します。



Penta 721sはコンパクトな1Uデジタルオーディオインターフェイスで、8 AES / EBU 入出力、MADI、Dante IP Audio Ethernet In/ Out、およびPro | Monが標準で付属しており、さらに、オプションで、デュアルSFP MADIを備えたミニモジュールスロットも用意しています(SFPモジュールは別売り)。



Penta 721sは、どんなデジタルインターフェィスとも接続でき、さらに、オンションのカードをインストールすることにより、アナログIN、アナログOUT、追加のDante、MADI、AES接続や、SDIやDelay Processingを追加することもできます。





主な仕様

  • 64 Dante IP audio I/O
  • AES67 SAPサポート
  • 1チャンネルごとのルーティング
  • 8 AES/EBU I/O と BNC MADI I/O
  • オプションにて、SFPモジュール対応 2 x MADI I/O (SFPモジュール別売り)
  • Pro| MON モニターコントロル
  • IP オーディオ L3 Ethernet I/O(Dante)
  •  DADman ソフトウェアによるコントロール(TCP/IP接続)
  • Penta 拡張カード用スロットを1基搭載:8 AES/EBU I/O および 1~3 MADI I/O に対応



主な特徴

  • デジタルおよびアナログ音声信号の柔軟なパッチングおよびルーティングを実現
  • スタンドアロンのIPオーディオインターフェースおよびフォーマットコンバーター
  • 市販のスイッチを使用した、低遅延で高精度に同期された非圧縮オーディオのIPネットワーク経由での伝送
  • 冗長電源を備えたコンパクトなソリューション
  • NTP TDMルーターシステムとのインターフェース対応





モジュール拡張

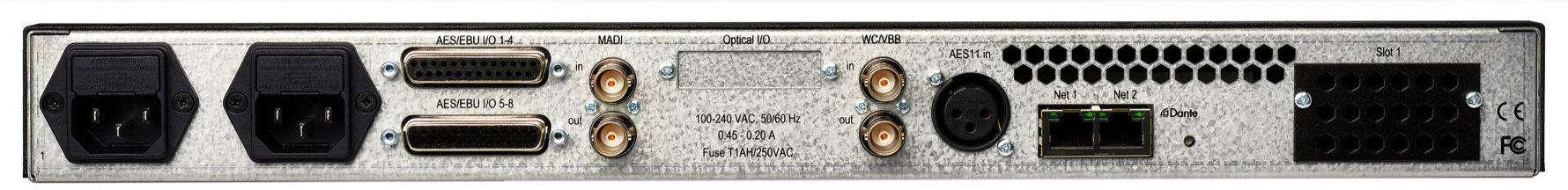

Penta721には、64ch Dante I/O(Brooklyn II module)、8 AES/EBU I/O、MADI I/O(BNC)、AES11 Sync IN、Word Clock I/Oとリダンダント電源を備えています。



Penta721sは1つの拡張スロットをもっており、以下の7つオプションカードを装着可能です。

  • 8ch バランス ライン A/D
  • 8ch バランス ライン&マイクプリアンプ A/D
  • 8ch バランス ライン D/A
  • Dante w built-in SRC (128 Channels)
  • 8 Channel AES
  • Dual MADI (128 Channels)
  • Dual SDI embedder/de-embedder





さらに、ベースユニットには SFP モジュールとして 2 系統(各 64 チャンネル)の MADI を追加することが可能です。



  • SFP/LC – オプティカルモジュール(マルチモード、1300 nm、低出力LED) / 647-110
  • SFP/LC – オプティカルモジュール(シングル/マルチモード、1300 nm、レーザー) / 647-200
  • SFP – 同軸 MADI トランシーバー(HD/ミニ-BNC) / 647-400



これらは拡張カードスロットを使用しません。



AX Center、AX32、AX64、および NTP Penta 720 および 721 用の拡張カードは、製品間で完全に互換性があります。

ただし、AX Center および AX64 用に今後開発されるカードは、後方互換性はありません。

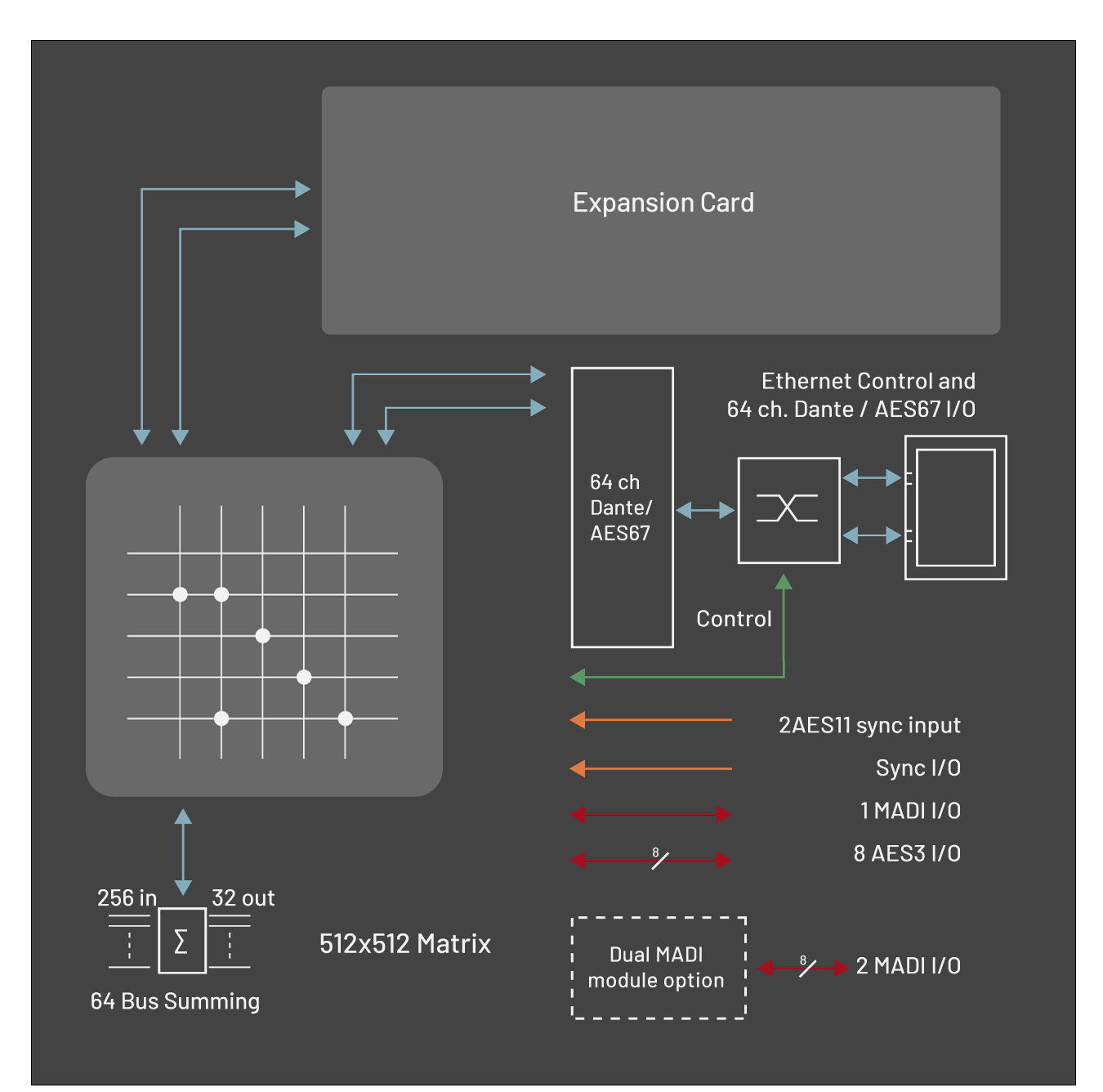

シグナルルーティング

Penta 721s には 512×512 のマルチプレクサーが搭載されており、すべての Dante オーディオおよびデジタル入出力を任意の組み合わせでルーティングすることが可能です。これにより、信号を分配して高度な信号配信を行うこともできます。

このマルチプレクサーは、信号の入出力間に静的な接続を設定するために使用できます。さらに、マトリクスの一部として 256×32 チャンネルのサミングミキサーも利用可能です。



関連記事

DADlink | 高速オーディオ伝送コネクション



DADlinkはDAD独自の新しいオーディオ/データフォーマットです。

Penta720、Penta721s、AX64、AX Center、Core256、AX32などのユニット間で高速伝送を実現します。44.1kHzから34kHzのサンプルレート、237dBのダイナミックレンジ、そして最高の音質を備えており、最大128の双方向チャンネルを低レイテンシーで制御することが可能です。



詳しくはこちら

ダウンロード

PENTA-721sの制御には、DADman コントロールソフトウェアが必要です。

以下のDownload Centerよりダウンロードできます。(ログインが必要です。登録されていない方は、[Register]にて登録ください)



https://www.digitalaudiosupport.com/download-center/
